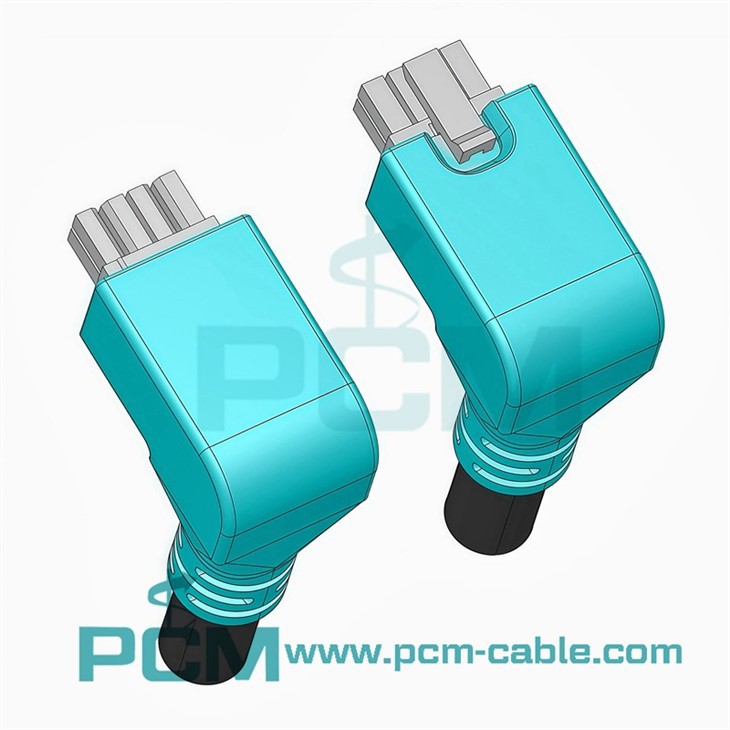

Nahoru-Úhel dolů-Úhel 8-Pin Micro-Fit Mini-Fit Mega-Fit lisované kabelové sestavy



Naše 8-kolíkové-úhly a dolů-úhlové kabelové sestavy jsou vlastní zalisovaná kabelová řešení kompatibilní s konektorovými systémy řady Micro-Fit 3.0, Mini-Fit a Mega{8}}Fit. Tyto 8kolíkové úhlové sestavy, navržené pro spolehlivé vedení kabelů v těsných vertikálních instalacích nebo instalacích s omezenou hloubkou, nabízejí robustní odlehčení tahu, opakovatelnou kvalitu zakončení a flexibilní přizpůsobení napříč průřezy vodičů 18–30 AWG.





Název produktu	Mini{0}}Fit, Micro-Fit a Mega{2}}Fit 8-kolíkové UP/Down boční napájecí svazky pro těsné-směrování prostoru, vysokoproudé dodávky
DWG č.	Úhel nahoru (PCM-HD-0218); Spodní úhel (PCM-HD-0219)
Standardní konfigurace	8-Kolíků (8 okruhů) – další dostupné počty kolíků (2–24)
Řada konektorů	Micro{0}}Fit / Mini-Fit / Mega-Fit (kompatibilní s Molex-)
Možnosti úhlu	Nahoru-Úhel (výjezd nahoru) / Dolů-Úhel (výjezd dolů)
Měřidlo drátu	18–30 AWG (vyberte pro sestavu)
Typy kabelů	PVC / TPE / UL -multi{1}}jádrové možnosti
Overmold	Odlehčení tahu vstřikováním
Provozní teplota	−20 stupňů až +85 stupňů (závisí na materiálu kabelu)
Dodržování	RoHS / REACH (na žádost)



1. Nahoru-Úhel / Dolů-Možnosti konektoru



• K dispozici s výstupy pro kabely nahoru nebo dolů pro zjednodušené vedení.
• Ideální pro zařízení s omezenou hloubkou nebo vertikální světlostí.
• Podporuje více systémů konektorů: Micro-Fit, Mini{1}}Fit, Mega{2}}Fit.



2. Přesné zalití pro dlouhou životnost



• Vstřikované-odlehčení tahu pro vynikající mechanickou stabilitu.
• Odolává ohybu, vibracím a tahovým silám kabelu.
• Čistý, integrovaný vzhled vhodný pro průmyslové-aplikace.



3. Plně přizpůsobitelné kabelové sestavy



Poskytujeme kompletní přizpůsobení, včetně:



• Typ konektoru (Micro-Fit / Mini-Fit / Mega-Fit)
• Počet kolíků (4-8 okruhů)
• Směr úhlu nahoru-nebo dolů-
• Délka kabelu (od 100 mm do několika metrů)
• Průřez drátu (18–30AWG)
• Barva overmold (černá / šedá / vlastní)
• Přiřazení pinů a rozložení kabeláže
• Značení, značení a OEM branding



4. Kompatibilita s konektory řady Multiple Fit-



Naše šikmá lisovaná řešení jsou kompatibilní s:



• Micro{0}}Fit 3,0 (rozteč 3,00 mm)- kompaktní výkon/signál
• Mini-Fit / Mini{1}}Fit Jr. (rozteč 4,20 mm)- vyšší aktuální aplikace
• Mega{0}}Fit (rozteč 5,70 mm)- vysoce výkonné-připojovací systémy



To poskytuje jednotné řešení pro projekty vyžadující různé rodiny konektorů.







• Kompaktní vestavěné systémy a ovládací panely
• Průmyslová automatizace a robotika
• Moduly pro rozvod energie a správu baterií
• Lékařská zařízení a přístrojové vybavení
• Automobilová elektronika a nabíjecí systémy
• Spotřební elektronika a ruční zařízení





• Navrženo pro prostor-omezené konstrukce: 8kolíkové úhlové výstupy snižují potřebnou vůli za konektory.
• Jeden dodavatel pro více rodin lícování: zefektivněte kusovníky získáváním úhlových sestav Micro-Fit, Mini{1}}Fit a Mega{2}}Fit z jediné továrny.
• Vysoká konzistence z tovární výroby: -vlastní zalisování a automatizované krimpovací/montážní linky snižují odchylky a zkracují dodací lhůty.
• Podpora návrhu: technická pomoc pro-oddělovací návrh, mechanickou vůli a iterace prototypů.





• V-vlastní přestřikování a nástroje - rychlé vzorové nástroje a konzistentní kvalita výroby.
• Automatické a ruční krimpovací linky - podporují přesné krimpování napříč 18–30 AWG.
• Komplexní testování - 100 % kontinuity, izolačního odporu a tahové testy.
• Nízko až velkoobjemová výroba - flexibilní pro prototypy, běhy NPI a hromadnou výrobu.
• Exportní obaly a logistika - se zkušenostmi s mezinárodními zásilkami a zákaznickým označováním.
