Kabel kodéru servomotoru
Představení kabelu kodéru servomotoru
Kabel enkodéru servomotoru - speciální kabel pro servosystém, nový sériový produkt šetrný k životnímu prostředí, kabel má řadu jedinečných vlastností, jako je vysoká flexibilita, odolnost proti opotřebení, odolnost proti skládání, odolnost proti oleji, odolnost proti ohybu, odolnost v tahu, odolnost proti kroucení, anti - rušení a odolnost proti stárnutí. Používá se jako speciální servo kabel pro připojení a ovládání servosystému. Je dokonale kombinován s provozem servomotoru, což výrazně zlepšuje pracovní účinnost servomotoru (řídicí motor, motor pohonu).
Výhody kabelu kodéru servomotoru
Odolné proti ohybu a tažení řetězů
Použití vysoce flexibilního speciálního směsného elastického PVC materiálu, odolného v tahu a ohybu
Odolný vůči oleji a korozi
Po 30 dnech testu ponořením lze kabel stále normálně používat
Nízká excentricita
Tloušťka pláště je rovnoměrná, zabraňuje průrazu proudu a účinně chrání jádro drátu, aby byla zajištěna elektrická bezpečnost
Odolává vysokým a nízkým teplotám
Kabel lze běžně používat při nízkých teplotách 30 stupňů a vysokých teplotách 105 stupňů
Dvojité stínění a ochrana proti rušení
Stínící síť s vysokou hustotou + hliníková fólie s lepším výkonem proti rušení
Široká škála aplikací
Používá se pro různé mobilní instalace, jako jsou automatizační zařízení, roboty, řetězy nádrží atd.
PVC plášť zpomalující hoření
Okamžitě zhasne, když opustí světlo, malé množství bílého kouře, což je šetrné k životnímu prostředí a bezpečné
Čistý tisk na plášti kabelu
Na těle drátu jsou vytištěny specifikace, napětí a další informace
Typy kabelu kodéru servomotoru
Klasifikace podle funkce
- Servo napájecí kabel
Používá se hlavně k přenosu energie a zajištění požadovaného napájení servomotorů nebo jiných zařízení.
Použitelné pro servomotory různých značek, jako jsou SIEMENS, FANUC, Mitsubishi atd.
- Servo signální kabel
Používá se k přenosu různých řídicích signálů, jako je start, stop, nastavení atd.
Použitelné pro ovladače, senzory a akční členy různých značek, jako jsou OMRON, Allen-Bradley, Schneider Electric atd.
- Kabel servokodéru
Používá se k připojení kodérů a přenosu signálů informací o poloze nebo pohybu.
Použitelné pro kodéry různých značek, jako jsou Heidenhain, SICK, Baumer atd.
- Kabel servo brzdy
Používá se hlavně k přenosu brzdových signálů a ovládání brzdové funkce servomotorů nebo jiných zařízení.
Použitelné pro některé servosystémy, které vyžadují funkce brzdy, jako je FANUC, Yaskawa atd.
Klasifikace podle typu konektoru

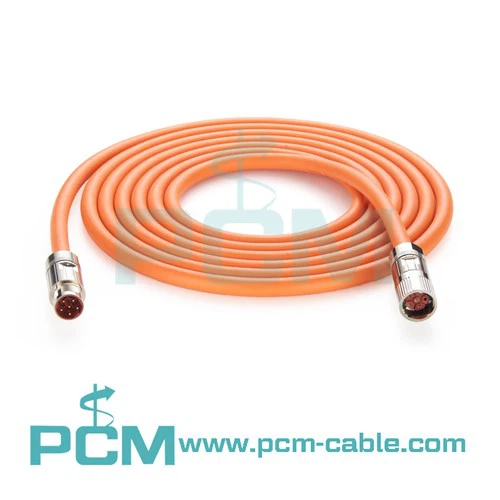

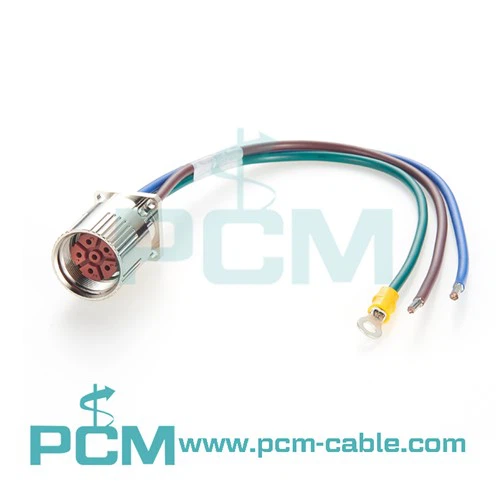

- Kabel s konektorem M23
- Použitelné pro mnoho průmyslových zařízení, jako jsou servomotory, kodéry a senzory.
- Kabely M23 jsou velmi běžné u německých značek, jako je FANUC a SIEMENS.
- Kabely M23 mají obvykle spolehlivou ochranu a lze je použít v náročných průmyslových prostředích.
- Čísla kolíků: 4 kolíky, 6 kolíků, 8 kolíků, 12 kolíků, 17 kolíků, 19 kolíků
- Kabel s konektorem M12
- Použitelné pro malé roboty, senzory a akční členy.
- Kabely M12 jsou široce používány u některých značek, jako je OMRON a BALLUFF.
- Kabely M12 mají obvykle kompaktní design a nižší cenu, vhodné pro aplikace s omezeným prostorem.
- kabely s konektorem D-sub
- Použitelné pro některé specifické kodéry a senzory, stejně jako některá staromódní zařízení.
- Konektory D-sub mohou být běžnější u některých značek, jako je Panasonic.
- Konektory D-sub mají obvykle velký počet pinů a jsou vhodné pro případy, kdy je potřeba přenášet více signálů.
- Jiné typy konektorů
Kromě konektorů M23, M12 a D-sub existují další typy konektorů, například konektory RJ45. Tyto konektory mohou být použity ve specifických značkách nebo speciálních aplikacích v závislosti na konstrukci zařízení a preferencích výrobce.
Aplikace kabelu enkodéru servomotoru
Opravená instalace
Používá se v místech, kde se kabel nepohybuje, například upevněný ve skříni.
Vyberte si běžný standardní flexibilní typ, typ odolný proti opotřebení, vodotěsný typ, typ se silným rušením a další kabelové produkty.
Dlouhodobý provoz vlečného řetězu
Používá se pro dlouhodobý provoz vlečného řetězu ve tvaru U, který má vysoké požadavky na odolnost drátu v ohybu.
Vyberte si vysoce flexibilní, ultra-vysokorychlostní kabely vlečných řetězů: odolné proti opotřebení, ohybu atd.
Odpor torzního pohybu robota
Používá se v elektroinstalaci robotů. Je třeba věnovat pozornost parametrům ohýbání drátu dopředu, počtu zkroucení tam a zpět atd.
Vyberte si extra flexibilní, ultraflexibilní a odolné proti opotřebení.
Průmyslová automatizace
Aplikuje se na mechanizovaná automatická zařízení, jako je automatizovaná průmyslová výroba, různá průmyslová automatizace, elektromechanická zařízení, obráběcí stroje, logistická zařízení atd.
Robotická automatizace
Poskytujte kabelová řešení pro restaurace a kavárny bezobslužných robotů.
Vyžaduje odolnost proti olejovému kouři, vysoké teplotě, nízké teplotě, ohybu a opotřebení.
Systém pohonu servomotoru
Vhodné pro instalaci při nepřetržitém vratném pohybu a častém ohýbání v průmyslovém prostředí.
Vhodné pro různé elektroinstalace v suchém nebo vlhkém vnitřním nebo venkovním prostředí.
Aplikace kabelu M23 v Interbusu
Interbus je komunikační protokol Fieldbus používaný v oblasti průmyslové automatizace. Umožňuje přenos dat a řízení v reálném čase mezi různými průmyslovými zařízeními, čímž realizuje automatizované řízení a monitorování.
Použití kabelu M23 v systému Interbus je obvykle jako propojovací kabel pro připojení různých zařízení Interbus, jako jsou IO moduly, senzory, akční členy atd. Tato zařízení komunikují s PLC nebo jinými řídicími jednotkami prostřednictvím sítě Interbus, aby bylo dosaženo výměny dat a přenos řídících instrukcí.
Mezi specifické aplikace kabelu M23 v systému Interbus patří:
1. Připojení IO modulu: Připojení IO modulu ke sběrnici Interbus pro přenos externích vstupních/výstupních signálů do PLC nebo jiných řídicích jednotek nebo pro odesílání řídicích signálů z řídicí jednotky do externích zařízení.
2. Připojení senzorů: Připojení různých senzorů (jako jsou teplotní senzory, tlakové senzory atd.) k síti Interbus pomocí kabelu M23 pro monitorování různých parametrů ve výrobním procesu v reálném čase.
3. Připojení akčních členů: Připojení akčních členů (jako jsou motory, válce atd.) k síti Interbus pomocí kabelů M23 pro příjem řídicích pokynů a provádění odpovídajících akcí.
4. Připojení dalších zařízení: Připojení dalších typů zařízení (jako jsou kodéry, čítače atd.) k síti Interbus pomocí kabelů M23 pro rozšíření funkcí a možností monitorování systému.
O továrně
Kabel Premier: Váš zdroj pro přesné kabely kodérů servomotorů
Jako výrobce zaměřující se na výzkum a vývoj kabelových svazků průmyslových řídicích systémů a kabelových svazků pro robotiku se společnost Premier Cable zavázala poskytovat zákazníkům vysoce kvalitní a spolehlivé produkty. Náš sortiment zahrnuje různé kabely kodérů, kabely servomotorů, brzdové kabely, kabely absolutních kodérů atd., aby vyhovovaly potřebám různých průmyslových odvětví.
Naše produkty jsou kompatibilní s mnoha známými značkami, včetně Siemens, Schneider Electric, Matsushita, Mitsubishi, Fuji, Delta, FANUC, Omron atd. To zajišťuje, že naše produkty mohou perfektně fungovat se stávajícími zařízeními a systémy zákazníků, ať už v v oblasti průmyslové automatizace nebo robotiky.
Často kladené otázky
Jak dlouhý může být kabel kodéru servomotoru?
+
-
Typicky může být délka kabelu kodéru servomotoru mezi 1 metrem (asi 3 stopy) a 10 metry (asi 33 stop). Délky kabelů v tomto rozsahu obvykle splňují potřeby většiny průmyslových automatizačních a mechanických aplikací. Pro některé speciální aplikace však mohou být delší nebo kratší délky kabelů také přizpůsobeny tak, aby splňovaly specifické požadavky.
Jaký je minimální poloměr ohybu kabelu servomotoru?
+
-
U kabelů servomotorů minimální poloměr ohybu obvykle závisí na scénáři aplikace, jako jsou mobilní aplikace nebo pevné instalace. Obecně řečeno, v mobilních aplikacích, aby byla zajištěna trvanlivost a spolehlivost kabelu, bude minimální poloměr ohybu o něco větší. V případě pevných instalací je kabel obvykle ve statickém stavu, takže minimální poloměr ohybu může být relativně menší.
Pro mobilní aplikace: 7,5 x vnější průměr kabelu
Pro pevné instalace: 5 x vnější průměr kabelu
Rozdíl mezi kabely servomotoru a běžnými kabely
+
-
Účel:
Kabely servomotorů jsou speciálně navrženy pro připojení servomotorů a souvisejících zařízení pro přenos řídicích signálů, zpětnovazebních signálů a napájení atd., aby bylo dosaženo přesného řízení pohybu a zpětné vazby polohy.
Obyčejné kabely se používají pro různá obecná elektrická připojení, jako je přenos energie, přenos dat, přenos signálu atd., a často se používají v domácích, komerčních a průmyslových aplikacích.
Elektrický výkon:
Kabely servomotorů mají obvykle vyšší požadavky na elektrický výkon, jako je vyšší odolnost proti rušení, nižší zpoždění signálu, vyšší proudová zatížitelnost atd., aby vyhovovaly potřebám přesných řídicích systémů.
Běžné kabely mají obvykle obecnější elektrický výkon a jsou vhodné pro obecné potřeby elektrického připojení, ale nemusí být vhodné pro přesné řídicí systémy.
Konstrukční provedení:
Kabely servomotorů mají obvykle složitější konstrukční návrhy, aby se přizpůsobily složitým požadavkům na ovládání a pracovnímu prostředí, a mohou obsahovat více vodičů, stínících vrstev, izolačních materiálů atd.
Struktura běžných kabelů je relativně jednoduchá, obecně zahrnuje dráty, izolační materiály a vnější ochranné vrstvy, aby vyhovovaly základním potřebám elektrického připojení.
Trvanlivost:
Kabely servomotorů mají obvykle vyšší odolnost a schopnost odolávat rušení, aby se přizpůsobily náročným podmínkám, jako je vysoká zátěž, vysoké teploty, vibrace atd. v průmyslovém prostředí.
Obyčejné kabely mohou být odolné v obecných aplikacích, ale nemusí mít vysoký výkon a trvanlivost, které jsou vyžadovány pro kabely servomotorů.
Kolik drátů má servomotor?
+
-
Třífázové servomotory: Servomotory používané ve většině průmyslových aplikací jsou třífázové motory, které mají obvykle 3 hlavní napájecí vodiče, fázi A, fázi B a fázi C. Kromě toho mohou být zahrnuty další vodiče pro uzemnění nebo jiné přenos signálu.
Jednofázové servomotory: Některé menší servomotory mohou být jednofázové motory, které mají obvykle 2 napájecí vodiče (kladný a záporný) a případné další vodiče pro přenos signálu nebo uzemnění.
Vícepólové servomotory: U některých vysoce výkonných servomotorů nebo speciálních aplikací může být více vodičů pro podporu složitějších řídicích a zpětnovazebních systémů, jako jsou zpětnovazební signály kodéru, teplotní senzory atd.
Co je kabel servomotoru?
+
-
Kabel servomotoru je speciální kabel používaný k připojení servomotorů a ovladačů. Má speciální design a strukturu pro splnění vysokých požadavků na přenos signálu, odolnost proti rušení a odolnost. Obvykle zahrnuje vodiče pro přenos silových, datových a zpětnovazebních signálů a také případné stínící vrstvy a izolační materiály. Mezi běžné typy rozhraní patří kabel M12, kabel M23 atd.
Měl by být kabel enkodéru servomotoru stíněný?
+
-
Kabel enkodéru servomotoru by měl být stíněný, protože servosystém se obvykle používá v průmyslovém prostředí a může být značně ovlivněn elektromagnetickým rušením.
Jak funguje kabel kodéru pro servopohon?
+
-
Kabel kodéru servopohonu se používá k přenosu signálů zpětné vazby polohy a rychlosti připojením kodéru a pohonu. Jeho pracovní princip obecně zahrnuje následující kroky:
Činnost kodéru: Kodér je instalován na servomotoru a převádí tyto informace na digitální signály snímáním polohy a rychlosti rotoru motoru.
Přenos signálu: Kodér přenáší digitální signály polohy a rychlosti do servopohonu přes kabel kodéru. Vodiče v kabelu kodéru přenášejí tyto signály z kodéru do měniče.
Dekódování měniče: Měnič přijímá signály vysílané kodérem a na základě těchto signálů řídí otáčení motoru. Pohon upravuje rotaci motoru na základě přijatých polohových a rychlostních zpětnovazebních signálů, aby bylo dosaženo přesné regulace polohy a rychlosti.
Řízení zpětné vazby: Měnič využívá informace o poloze a rychlosti získané z kodéru, porovnává je s nastavenou hodnotou a upravuje výkon motoru tak, aby byl skutečný pohyb konzistentní s očekávaným pohybem. Toto řízení s uzavřenou smyčkou umožňuje servosystému dosahovat vysoce přesného a stabilního řízení pohybu.
Jak funguje servo brzda?
+
-
Servobrzdy jsou obvykle elektromagnetické brzdy, které dosahují funkcí brzdění nebo uvolnění ovládáním elektromagnetické síly. Jeho pracovní princip je následující:
Řízení elektromagnetické síly: Servobrzda obsahuje uvnitř elektromagnetickou cívku, která při napájení generuje elektromagnetickou sílu. Tato elektromagnetická síla způsobí, že se brzdový kotouč uvnitř brzdy dotkne brzdového tělesa upevněného na hřídeli servomotoru, čímž se dosáhne funkce brzdění.
Odbrzdění: Když je potřeba brzdu odbrzdit, řídicí systém odpojí napájení elektromagnetické cívky, takže elektromagnetická síla zmizí a také se uvolní kontakt mezi brzdovým kotoučem a tělesem brzdy, čímž se brzda uvolní.
Stabilita a spolehlivost: Servobrzdy jsou obvykle navrženy s předepjatou pružinou. I v případě výpadku nebo výpadku napájení zůstane brzda v brzdícím stavu, čímž je zajištěna stabilita a spolehlivost mechanického zařízení.
Jak připojit kabel servomotoru?
+
-
Obecně řečeno, kroky zapojení servomotoru jsou následující:
Potvrďte napájecí a zemnící kabel: Nejprve zkontrolujte napájecí a zemnicí kabel. Napájecí kabel je obvykle červený a zemnící kabel je obvykle hnědý nebo černý. Připojte napájecí kabel k odpovídajícímu napájecímu portu a zemnící kabel k zemnicímu portu.
Připojte řídicí signál: Kabel řídicího signálu je obecně oranžový, žlutý, bílý nebo modrý. Podle identifikace rozhraní ovladače nebo ovladače připojte kabel řídicího signálu k příslušnému portu.
Opravte spojení: Ujistěte se, že všechna spojení jsou pevná a spolehlivá, aby nedošlo k uvolnění nebo špatnému kontaktu.
Jak rozlišit kabely servomotorů?
+
-
1. Počet kabelů kodéru
Za prvé, definici kabelu kodéru lze rozlišit podle počtu kabelů kodéru servomotoru. Obecně řečeno, existují tři nebo čtyři kabely kodéru. Pokud existují tři kabely kodéru, odpovídají fázi A, fázi B a fázi Z a používají se k detekci fáze a směru otáčení motoru; pokud existují čtyři kabely kodéru, kromě fáze A, fáze B a fáze Z je zde také elektrické vedení.
2. Barva kabelu kodéru
Za druhé, definici kabelu kodéru lze rozlišit podle barvy kabelu kodéru. Barvy kabelů kodéru servomotorů různých výrobců a modelů se mohou mírně lišit, ale obecně řečeno, barva kabelu fáze A je zelená nebo černá, barva kabelu fáze B je červená nebo bílá, barva fáze Z kabel je modrý nebo žlutý a elektrické vedení je obecně červené nebo hnědé. Pokud si nejste jisti definicí kabelu kodéru, můžete zkontrolovat příslušné specifikace.
3. Rozhraní kabelu kodéru
Definici kabelu kodéru lze nakonec rozlišit podle rozhraní kabelu kodéru servomotoru. Obecně řečeno, existují dva typy rozhraní pro kabely kodéru, a to svorky a zástrčky. Pokud se jedná o terminálové rozhraní, je třeba pomocí šroubováku připojit kabel ke svorce ovladače nebo měniče; pokud se jedná o konektorové rozhraní, musíte kabel zasunout do konektoru ovladače nebo jednotky.
K čemu slouží servomotory?
+
-
Servomotory se často používají v aplikacích, které vyžadují přesné řízení polohy, rychlosti a točivého momentu, jako jsou průmyslové stroje, robotika, CNC obrábění atd. Servomotory dokážou přesně nastavit polohu a rychlost výstupního hřídele podle vstupního signálu, a často se používají ve scénářích, které vyžadují vysoce přesné řízení pohybu.
K čemu slouží kodéry?
+
-
Kodéry se používají k měření polohy, rychlosti a směru motoru nebo mechanického pohybu, aby poskytovaly přesné zpětnovazební informace. V servosystémech se kodéry obvykle používají k monitorování polohy rotoru motoru a odesílání zpětnovazebních signálů do řídicího systému, aby se dosáhlo řízení v uzavřené smyčce a zajistila se přesnost a stabilita systému. Kodéry jsou také široce používány v automatizačních zařízeních, robotech, CNC systémech a dalších oborech.
Co znamenají barvy servo kabelů?
+
-
Zem (GND):
Obvykle se hnědá nebo černá používá k označení zemnícího vodiče připojeného k zápornému pólu baterie.
Výkon serva (Vservo):
Obvykle se červená používá k označení výkonu serva připojeného ke kladnému pólu baterie.
Signální vedení serva:
Může být oranžová, žlutá, bílá nebo modrá, slouží k přenosu řídicích signálů, jako je regulace polohy a rychlosti.
Jaký průměr drátu používají serva?
+
-
Průřez drátu běžně používaný pro servomotory závisí na výkonu, proudu a požadavcích motoru. Obecně řečeno, servomotory s menším výkonem mohou používat tenčí dráty, zatímco servomotory s vyšším výkonem vyžadují tlustší dráty, aby přenesly vyšší proudy. Běžné tloušťky drátu zahrnují průměry drátu od 22AWG do 16AWG.
