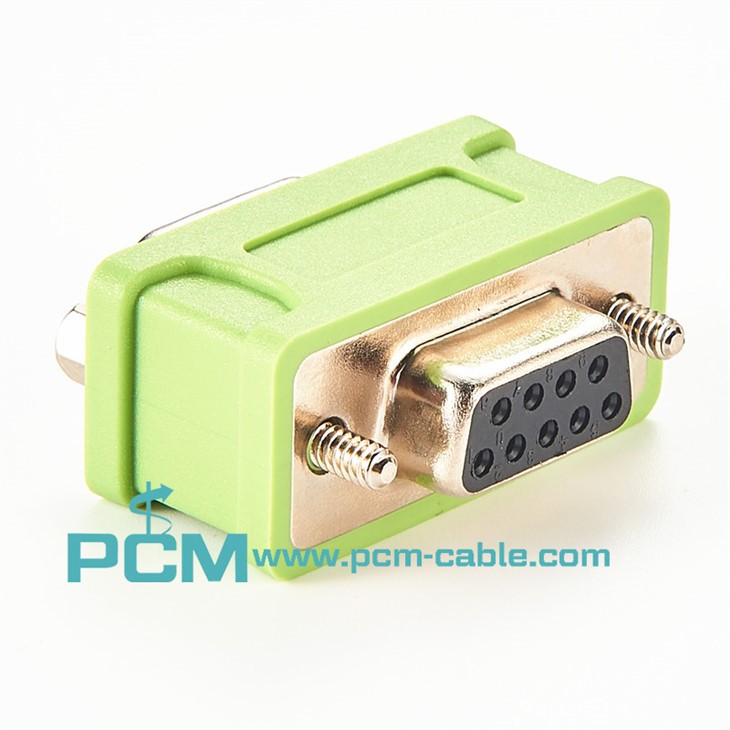

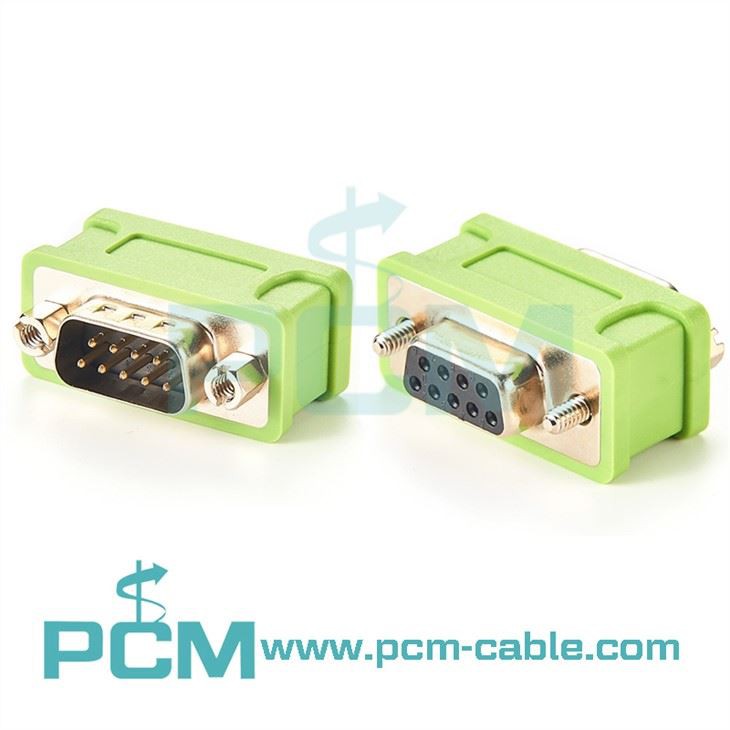

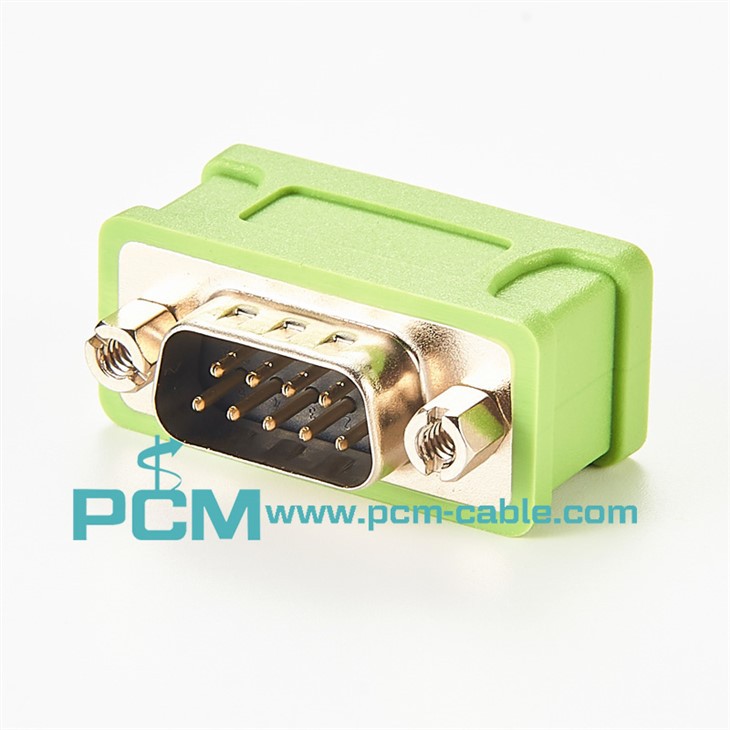

Zakončení CAN, 120 Ohm, DB9

Navrženo pro automobilovou komunikaci po sběrnici CAN. Lze použít přímo pro zařízení jako ZLG-USBCAN, pouzdro VECTOR-CAN, Vechle SPY atd.

Mezi CAN High (pin 7) a CAN Low (pin 2) je vestavěn zakončovací odpor CAN 120 Ohm.

Ukončení a předpětí

Běžná síť RS-485 (např. MPI, DP) by měla používat zakončovací odpory a předpětí. U velmi krátkých síťových kabelů, dočasného nebo laboratorního testování lze také vynechat zakončovací a předpětí.

Předpětí: Předpětí se používá k zajištění relativního vztahu mezi signály A a B, když je elektrická situace komplikovaná, a k zajištění spolehlivosti signálů "0" a "1".

Síťové konektory PROFIBUS společnosti Siemens již mají vestavěné zakončení a předpětí, které lze snadno zapnout nebo vypnout přepínačem. Koncový odporový spínač zástrčky síťového terminálu musí být v poloze "ON"; koncový odporový spínač zástrčky mezilehlého místa by měl být v poloze "OFF".

Hodnoty zakončovacích a předpětí jsou plně v souladu s komunikačními porty Siemens a kabely PROFIBUS.

Sepnutím koncového odporového spínače síťové zástrčky v síti je velmi vhodné přerušit přenos signálu části sítě za zástrčkou.

Při komunikaci s jinými zařízeními (pomocí PROFIBUS kabelu) nemusí být komunikační port druhé strany typu D-SUB9, nebo mohou být definice pinů zcela odlišné. Například u měniče Siemens MM4x0, komunikačního portu RS-485 je použita koncová kabeláž. V tomto případě je nutné připojit zakončovací odpor. Siemens může poskytnout relativně pravidelný externí rezistor. Pro ostatní vybavení může být vyrobeno podle technických údajů v "S7-200 systémové příručce".

Velikost koncového odporu a předpětí v síťové zástrčce Siemens odpovídá charakteristické impedanci kabelu Siemens PROFIBUS. Důrazně se doporučuje, aby uživatelé používali kabel Siemens PROFIBUS a síťovou zástrčku. Spoustě problémů se lze vyhnout.
