Anatomie pravoúhlého-úhlového konektoru VGA: Jak to funguje a proč na tom záleží - Znalosti

Vzhledem k tomu, že se zobrazovací rozhraní neustále vyvíjejí, zůstává standard VGA široce používán v průmyslových zařízeních, diagnostických zařízeních, prodejních systémech-{1}} a starších komerčních displejích. Zatímco formát signálu zůstal stejný, instalační prostředí ne. Těsná pouzdra, kompaktní pouzdra a hustá kabeláž vytvořily nové mechanické výzvy-pohánějící rostoucí poptávku po pravoúhlých{5}}konektorech VGA a úhlových sestavách kabelů VGA.

Pochopení vnitřní struktury pravoúhlého-konektoru VGA pomáhá inženýrům pochopit, proč tento design poskytuje lepší prostorovou efektivitu, lepší odlehčení od tahu a zvýšenou mechanickou spolehlivost ve srovnání s tradičními přímými konektory VGA.

1. Vnitřní matice kolíků: Přesné zarovnání pro stabilní analogové signály

Srdcem každého konektoru VGA-nakloněného nebo rovného-je známá 15-kolíková D-konfigurace Sub. U pravoúhlého konektoru VGA je vnitřní matice kolíků přemístěna tak, aby vyhovovala ohnutému tvarovému faktoru, aniž by došlo k ohrožení signálových cest.

Klíčové vlastnosti:

3řadé uspořádání kolíků je zachováno pro plný přenos RGBHV.
Kolíky jsou vedeny přes 90stupňovou vnitřní desku plošných spojů nebo vodivý blok, což zajišťuje kontinuitu signálu.
Vysoce{0}}kvalitní pokovení (obvykle zlatý blesk nebo nikl) minimalizuje odolnost a oxidaci.

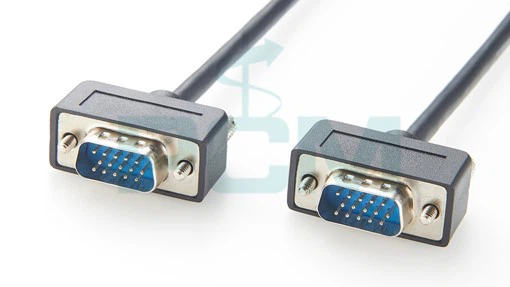

I v ultra{0}}tenkých variantách kabelu VGA výrobci zachovávají stejnou elektrickou strukturu, aby poskytovaly konzistentní výkon analogového videa.

2. 90stupňová geometrie pouzdra

Vnější pouzdro pravoúhlého{0}}konektoru VGA je víc než jen kosmetická úprava-je to navržený tvar, který mění způsob integrace kabelu se zařízením.

Výhody šikmého pouzdra:

Umožňuje kabel vycházet dolů, nahoru nebo do stran, v závislosti na orientaci.
Snižuje potřebnou instalační hloubku za monitory nebo uvnitř skříní.
Zabraňuje ostrému ohybu, který je běžně potřeba u rovných kabelů.

Tato kompaktní forma je zvláště výhodná pro nízko{0}}profilové kabelové sestavy VGA používané v nástěnných držákech, kioscích a vestavěných displejích.

3. Zesílené mechanické odlehčení tahu

Odlehčení tahu je kritickou, ale často přehlíženou složkou. U pravoúhlých-kabelů VGA musí odlehčení tahu zvládnout síly v jiném směru kvůli šikmé výstupní cestě.

Mezi typické designové prvky patří:

Tvarovaná PVC nebo TPE výztuha kolem základny konektoru
Vnitřní svorkové struktury uchycující jak stínění, tak svazek vodičů
Optimalizovaný-poměr ohybu, který chrání před opakovaným ohýbáním

Vysoce-kvalitní úhlové kabelové sestavy VGA integrují rozšířené odlehčení tahu, což zajišťuje dlouhou životnost-v prostředí s vysokým pohybem, jako jsou mobilní vozíky, průmyslová zařízení a tréninkové simulátory.

4. Struktura stínění a uzemnění signálu

Pravoúhlý-konektor VGA stále vyžaduje účinné stínění, aby se minimalizovaly duchy, rušení a analogový šum.

Uvnitř konektoru:

Rozhraní D-Sub obklopuje kovové stínění EMI
Na konec kabelu mohou být přidána feritová jádra, aby se snížil vysoko-frekvenční šum
Jednotlivé koaxiální páry přenášejí signály RGB s vyhrazenými stínícími vrstvami

Protože vedení kabelu u konektoru mění směr, musí výrobci zajistit, aby stínění zůstalo konzistentní při přechodu v pravém{0}}úhlu. Vyšší-designy využívají 360stupňovou kontinuitu stínění, což zlepšuje výkon v průmyslových a komerčních instalacích.

5. Jak správná-úhlová struktura zlepšuje skutečnou-světovou instalaci

Důležitost pravoúhlého{0}}konektoru VGA daleko přesahuje úsporu místa. Přímo řeší instalační problémy, které přímé kabely nemohou.

Záleží na tom, protože:

Umožňuje instalaci monitorů blíže ke stěnám nebo panelům
Zabraňuje napětí portu způsobenému nuceným ohýbáním kabelu
Pomáhá organizovat kabeláž v přeplněných AV stojanech
Zabraňuje rušení ventilátorů, ventilačních mřížek a přilehlých portů
Podporuje kompaktní, lehké skříně, aniž by byla obětována přístupnost kabelů

Pro mnoho inženýrů přechod na pravoúhlé- řešení VGA eliminuje konstrukční omezení, která dříve vyžadovala vlastní kryty nebo další mechanické součásti.

6. Ideální aplikace pro pravoúhlé-konektory VGA

Různé systémy těží z použití šikmých VGA konektorů nebo nízkoprofilových VGA kabelů:

Digitální značení a kiosky
Průmyslové HMI panely
Zkušební stolice a přístrojové vybavení
Vzdělávací projektory
POS terminály
Lékařská a diagnostická zařízení
Kompaktní uspořádání kanceláře nebo pracovní stanice

Ve všech těchto prostředích vedou mechanické výhody úhlových konektorů VGA k čistšímu uspořádání, snadnější údržbě a zvýšené spolehlivosti.

Závěr

Pravoúhlý-konektor VGA se může zdát jako malá mechanická variace, ale jeho vnitřní struktura odhaluje významné technické aspekty. Od zarovnání kolíků až po kontinuitu stínění a optimalizované odlehčení tahu, každý prvek je navržen tak, aby poskytoval spolehlivý výkon analogového videa v moderních aplikacích s omezeným prostorem-.

Inženýrům pracujícím v oblasti průmyslové automatizace, integrace displejů nebo designu kompaktních produktů pomůže pochopení anatomie pravoúhlých{0}}konektorů VGA s výběrem správného řešení pro odolné a prostorově-efektivní instalace.
