Použití kabelů Dalsa Genie Nano I/O v systémech strojového vidění

Úspěšnýsystém strojového viděnízávisí nejen na výkonu kamery, ale také na tom, jak dobře komunikují její komponenty.
ProNano kamery Dalsa Genie,I/O kabelje kritickým článkem, který spojuje kameru s externími spouštěči, světly a automatizačními ovladači.
Vědět, jak správně používat a integrovat tento kabel, může znamenat rozdíl mezi stabilní, vysokorychlostní{0}}inspekční linkou a nespolehlivým systémem plným chybných spouštěčů.

V nastavení strojového vidění jeI/O kabelfunguje jako cesta kontroly-v reálném čase.

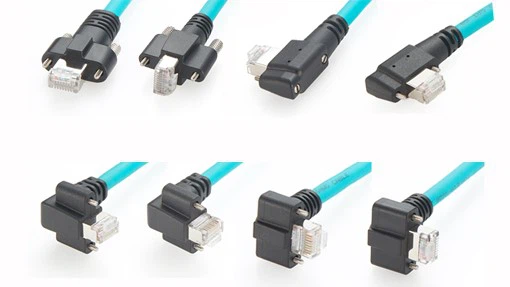

Místo přenosu obrazových dat (obstarává GigE kabel) obsluhuječasování, logiku a synchronizacisignály.
Dalsa Genie Nano's10pinový konektor Samtecse pomocí I/O kabelu připojuje k různým komponentám systému, jako jsou:

• Fotoelektrické snímače nebo kodéry(pro spouštěcí vstup)
• LED osvětlovací moduly(pro ovládání stroboskopu)
• PLC nebo pohybový ovladač(pro koordinaci systému)
• Napájení(pokud se nepoužívá PoE)

Správným zapojením těchto signálů mohou integrátoři zajistit, aby byl každý snímek zachycen přesně v okamžiku, kdy je potřeba.

Genie Nano I/O kabellétající vedenídesign umožňuje flexibilní zapojení v zákaznických systémech.
Přesné zapojení je však rozhodující pro přesnost signálu a ochranu kamery.

Zde je několikosvědčené postupy:

• Udržujte spouštěcí a stroboskopické linky krátkéke snížení latence.
• Twist diferenciální páry(Trigger+/Trigger–, Strobe+/Strobe–) pro snížení EMI snímání.
• Samostatné elektrické vedeníze signálových vedení, aby se zabránilo rušení šumem.
• Použijte uzemnění stíněnína jednom konci (obvykle na straně ovladače), aby se zabránilo zemním smyčkám.
• Všechny vodiče jasně označteaby se zabránilo chybnému připojení během údržby.

Dobře{0}}propojené nastavení I/O kabelu pomáhá dosáhnout stabilního časování snímků i při vysoké-rychlosti.

Kabel Dalsa Genie Nano I/O hraje klíčovou roli v mnoha -automatizačních úlohách založených na vizi:

• Vysokorychlostní-inspekční linky– spouštět zachycení, když produkty procházejí optickými senzory.
• Robotické naváděcí systémy– synchronizovat signály kamery s pohybem robotické paže.
• Ověření balení a označení– pro zobrazování závislé na poloze-používejte spouštěče založené na kodéru.
• Synchronizace osvětlení– během expozice přesně zabliká, aby se snížilo rozmazání pohybu.

Každá z těchto aplikací spoléhá napřesné načasování, což je možné díky signalizaci nízké{0}}latence I/O kabelu.

Systémy strojového vidění jsou často obklopeny elektrickým šumem z motorů, solenoidů a relé.
Pro zachování spolehlivého provozu fotoaparátu:

• Vybratplně stíněné kabelyblokovat EMI.
• Signální kabely veďte odděleně od napájecích kabelů motoru.
• Přidatferitová jádrav případě potřeby potlačit-vysokofrekvenční šum.
• Zajistitsprávné uzemněnína konci kamery i ovladače.

Tyto jednoduché kroky mohou výrazně zlepšit stabilitu spouště a omezit falešné signály.

Originální kabely Dalsa Genie Nano fungují dobře, ale mohou býtnákladné nebo obtížně získatelné.
Pro integrátory nebo OEM, kteří vytvářejí více systémů, je nezbytný spolehlivý náhradní zdroj.

NášI/O kabely kompatibilní s Genie Nano-jsou navrženy speciálně proprostředí strojového vidění:

• 10pinový konektor Samtec na straně fotoaparátu
• Létající přívody s jasným signálním značením
• Plné EMI stínění a flexibilní PVC pláště
• K dispozici jsou vlastní délky a konfigurace
• Plně kompatibilní s Genie Nano pinout a specifikacemi signálu

Tyto kabely poskytují stejný výkon jako originální kabely s dodatečnou flexibilitou pro rozsáhlé{0}}kabely nebo vlastní instalace.

Kontaktujte náspro technické výkresy nebo detaily přizpůsobení.

• Kompatibilita 1:1 s kamerou Dalsa Genie Nano
• 10pinový konektor Samtec (strana kamery) + létající vodiče
• Plné stínění pro odolnost proti EMI
• Přizpůsobitelná délka a označení vodičů pro snadnou instalaci
• Materiály průmyslové-třídy v souladu s RoHS

Tento náhradní kabel je ideální pro systémové integrátory, kteří potřebují spolehlivý výkon a flexibilitu v I/O kabeláži kamery.

Kontaktujte náspožádat o datový list nebo cenovou nabídku ještě dnes.
