Micro D-sub To GPIB Cable Adapter X13 Cable IEEE-488 Cable X13 Cable IEEE-488 Cable
MicroDB25M X13 GPIB Cable IEEE-488 Cable

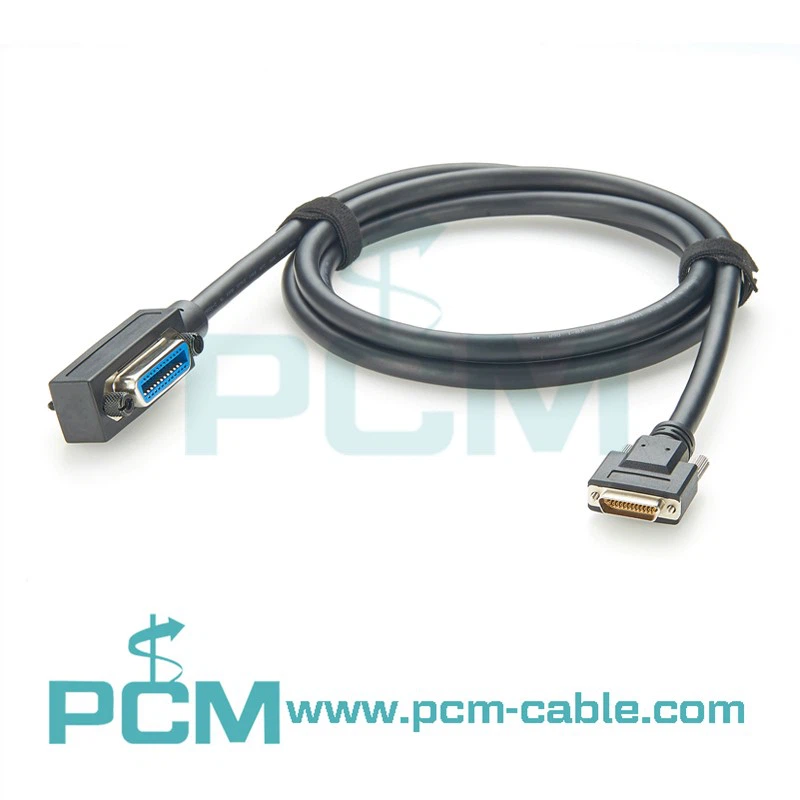

PX0110A Micro Dsub GPIB Cable Adapter is 0.25 meters long and for use with the PZ2100A SMU
183285-02 GPIB Micro D25 to Champ Ribbon 24, Type X13 Cable, IEEE-488 Cable
Y1260A Micro GPIB Cable for Embedded Controllers and PXIe System Modules

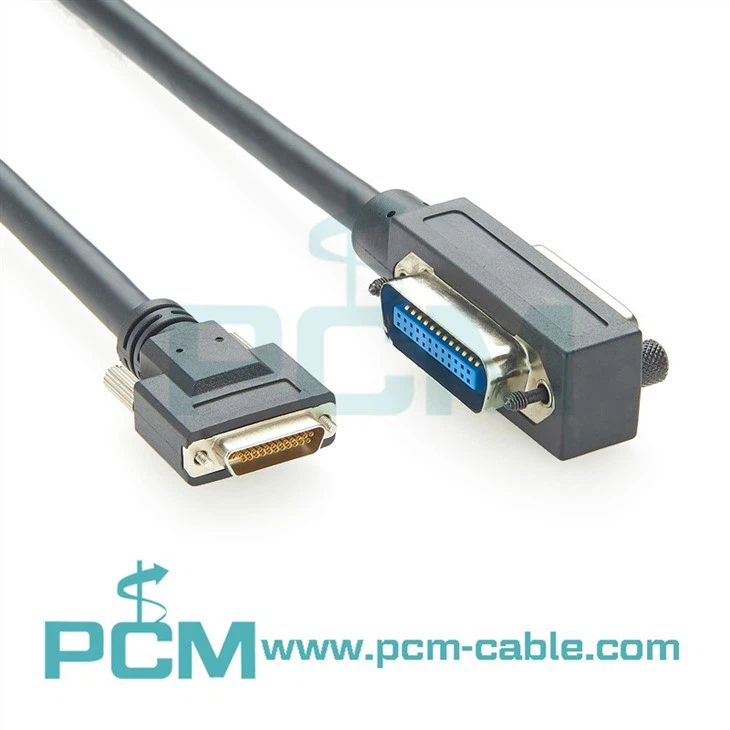

Micro-D 25 Pin Cable GPIB connector for GPIB instrument control ACL-IEEE488-MD1-A cable

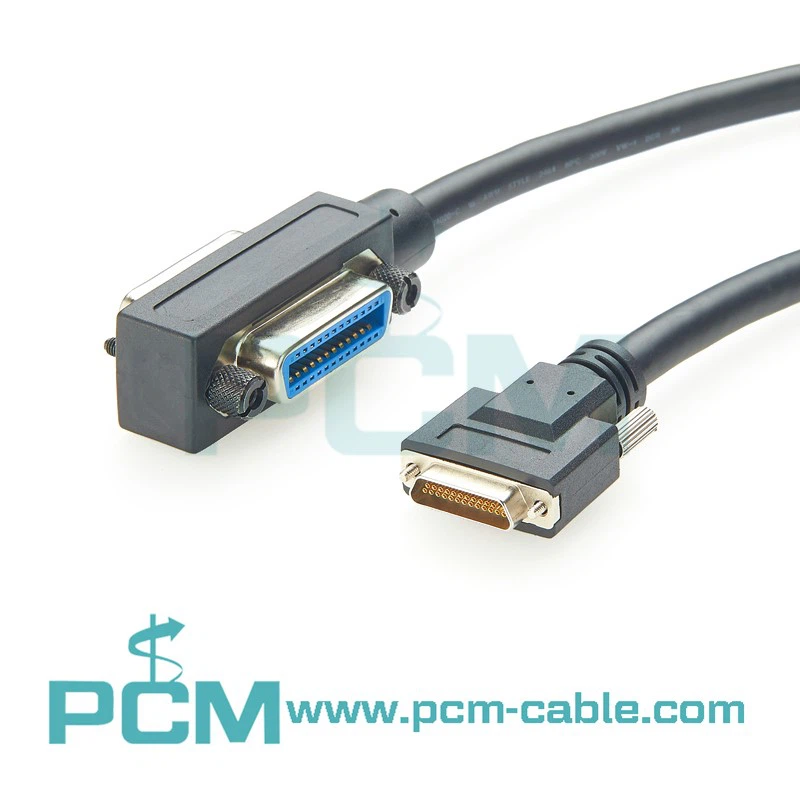

Micro D - sub to GPIB kabelového adaptéru
Micro D - sub to GPIB kabelový adaptér, také známý jako X13 kabel, se používá k připojení rozhraní MicroD25 pro standardní rozhraní GPIB (IEEE-488). Tato řada produktů je určena pro aplikace, jako je ovládání přístroje, automatizace testů a integrace systému PXI, a je široce kompatibilní se zařízeními pro hlavní proud, včetně KeySight, Ni, Adlink atd. Možnosti délky kabelu a možnosti struktury portů jsou k dispozici, aby splňovaly požadavky na připojení různých scénářů.
Specifikace
| Název produktu | Micro DB25 GPIB kabel pro vestavěné řadiče a moduly systému PXIE |
| Kompatibilní s |
National Instruments 183285-02, 183285-01; Keysight PX0114A, KeySight PX0110A, Y1260a; ADLINK ACL - IEEE488-MD1 |
| DWG Ne. | PCM - S-0664 |
| Typ konektoru (konec a) | 25 - pin 1,27 mm micro-d |
| Pohlaví (konec a) | Samec |
| Metoda zabezpečení (konec A) | 2-56 UNC, OD: 5,0x37,5 mm, nikl |
| Typ konektoru (konec B) | IEEE-488 CN24P |
| Pohlaví (konec B) | Muž na ženu |
| Metoda zabezpečení (konec B) | 8,15x33,0 mm, černý |
| Délka kabelu | 1 m, 2m, 3m nebo přizpůsobené |
| Rozchod drátu | 26AWG*12p |
| Průměr kabelu | 10 mm |
| Kabelová bunda | PVC |
| Aplikace | Kompatibilní s Pickering LXI DIO/TRIGGER Ports, vhodné pro vysokou - Požadavky na spojení I/O v letectví, lékařském, testovacím vybavení, řízení automatizace, komunikační rozhraní atd. |
Funkce
- Typ připojení: Micro d - sub 25 pin (samec) na standardní GPIB rozhraní IEEE 4888 24 pin
- Funkce: Převeďte adaptér portu GPIB MicroD25 na standardní komunikační rozhraní GPIB
Použitelné modely
- Kompatibilní s KeySight PX0114A, PX0110A, Y1260A
- Kompatibilní s 183285 - 02, 183285 - 01 (použité pro PCI-GPIB/LP, PMC-GPIB a některé zabudované ovladače VXI a PXI.)
- ADLINK ACL - IEEE488-MD1
- Podpora M9037A, M9537A, M9024A a další modely
Aplikace
- 25 - PIN Micro-D GPIB lze použít k připojení regulátorů PXI a GPIB zařízení, vhodná pro platformu automatizace KeySight.
- Kabel GPIB IEEE-488 lze použít pro datovou komunikaci testovacích a měřicích zařízení, jako jsou osciloskopy, analyzátory spektra, generátory signálu atd.
- Kabel GPIB IEE 488 Micro D25 je přizpůsoben systému LXI a převádí micro d - sub signály na standardní kontrolní rozhraní GPIB.
- Kabel typu X13 se používá pro dálkové ovládání laboratorních nástrojů k dosažení propojení komunikace sběrnice GPIB.
- Micro GPIB kabel se používá k upgradu starých zařízení GPIB rozhraní pro připojení k micro - d systému a zlepšení integrace systému.
- Kabel GPIB MicroD25 se používá jako můstkový kabel z PXI do GPIB při integraci systému, ušetření prostoru a nákladů.
- Jedná se o běžně používané řešení převodu kabelu GPIB v automatickém testovacím systému (ATE).
- Je široce kompatibilní s standardy rozhraní GPIB značek, jako jsou KeySight, Ni, Adlink atd.
O nás
Jsme výrobcem s více než deseti lety zkušeností s výrobou průmyslových konektorů a kabelových sestav, s úplným řetězcem procesu od vývoje plísní, vstřikováním, sestavením po hotové testování produktů. Podporujeme dávkové přizpůsobení, rychlé prototypování a flexibilní produkci malé dávky a poskytujeme spolehlivá a nákladná - efektivní řešení připojení pro globální zákazníky.
