V moderních systémech průmyslové automatizace má výběr schématu výkonu přímo ovlivňující provozní stabilitu a účinnost kabeláže zařízení. Kódový kabel M12 L - a kabel konektoru 7/8 "jsou dva běžně používané průmyslové napájecí konektory, které se široce používají v různých motorech, napájecích modulech, spojovacích boxech a průmyslových I/O zařízeních. Tento článek porovná a analyzuje tyto dva typy kabelů z aspektů struktury, výkonu, elektrických parametrů, aplikačních scénářů, které vám porovná a analyzují rozhodování o aplikacích.
1. Struktura a design konektoru
M12 l - kódový kabel:
Konektor M12 je standardizovaný kruhový konektor a L - kód je jeho kódovací metoda navržená speciálně pro přenos energie. L - kód přijímá prostor - Ukládání designu k dosažení efektivního napájecího připojení pro kompaktní zařízení.
7/8 "kabel konektoru (mini - Změňte - velikost):
Konektor 7/8 palce je tradiční rozhraní průmyslového napájení, běžně s 2 až 6 kolíky a rozhraní závitu je 7/8 "-16UNF, s dobrým mechanickým zamykacím výkonem a vysokým odolností proti proudu.
2. Elektrický výkonSrovnání
| Položka | M12 l - kódový kabel | 7/8 "kabel konektoru |
|---|---|---|
| Hodnocený proud | 16A | Až 13a (5-pin) nebo 21a (3-pin) |
| Jmenovité napětí | 63V DC | Až 600 V AC/DC |
| Běžné drátěné měřiče | 1,5 mm² OR16 AWG | 16/14/12 Awg |
| Kontaktní materiál | Gold - Plated Copper | Gold - Posetá měď nebo konzervovaná měď |
3. Úroveň ochrany a přizpůsobivost průmyslovému prostředí
Oba mají úrovně ochrany IP67 a nad ochranou a mohou udržovat stabilní spojení v drsných prostředích, jako je vlhkost, prach a olej. Kód M12 L - je výhodnější v kompaktních prostředích, zatímco 7/8 "konektory jsou vhodné pro těžkou - povinnost a tradiční vybavení.
4. typické scénáře aplikací
M12 l - kódový kabel:
Běžně používané pro napájecí moduly v systémech Profinet a EtherCat, vhodné pro ovládací skříňky, distribuované I/O moduly a připojení napájení motorového pohonu.
7/8 "kabel konektoru:
Široce používané v systémech protokolu průmyslové komunikace, jako jsou DeviceNet, NMEA 2000, a jako - rozhraní, vhodné pro připojení napájení pro solenoidní ventily, senzory, kodéry a spojovací boxy.
5. návrhy výběru
| Požadavky na použití | Doporučený výběr |
|---|---|
| Vysoký proud, napájecí zdroj s vysokým napětím | 7/8 "kabel konektoru |
| Kompaktní instalace prostoru, standardizovaná zařízení pro průmyslovou síť | M12 l - kódový kabel |
| Použijte systém Devicenet/NMEA 2000 | 7/8 "kabel konektoru |
| Použijte profinet, ethercat, io - odkaz a další protokoly | M12 l - kódový kabel |
6. Premier Cable poskytuje jednu - Stop Solutions

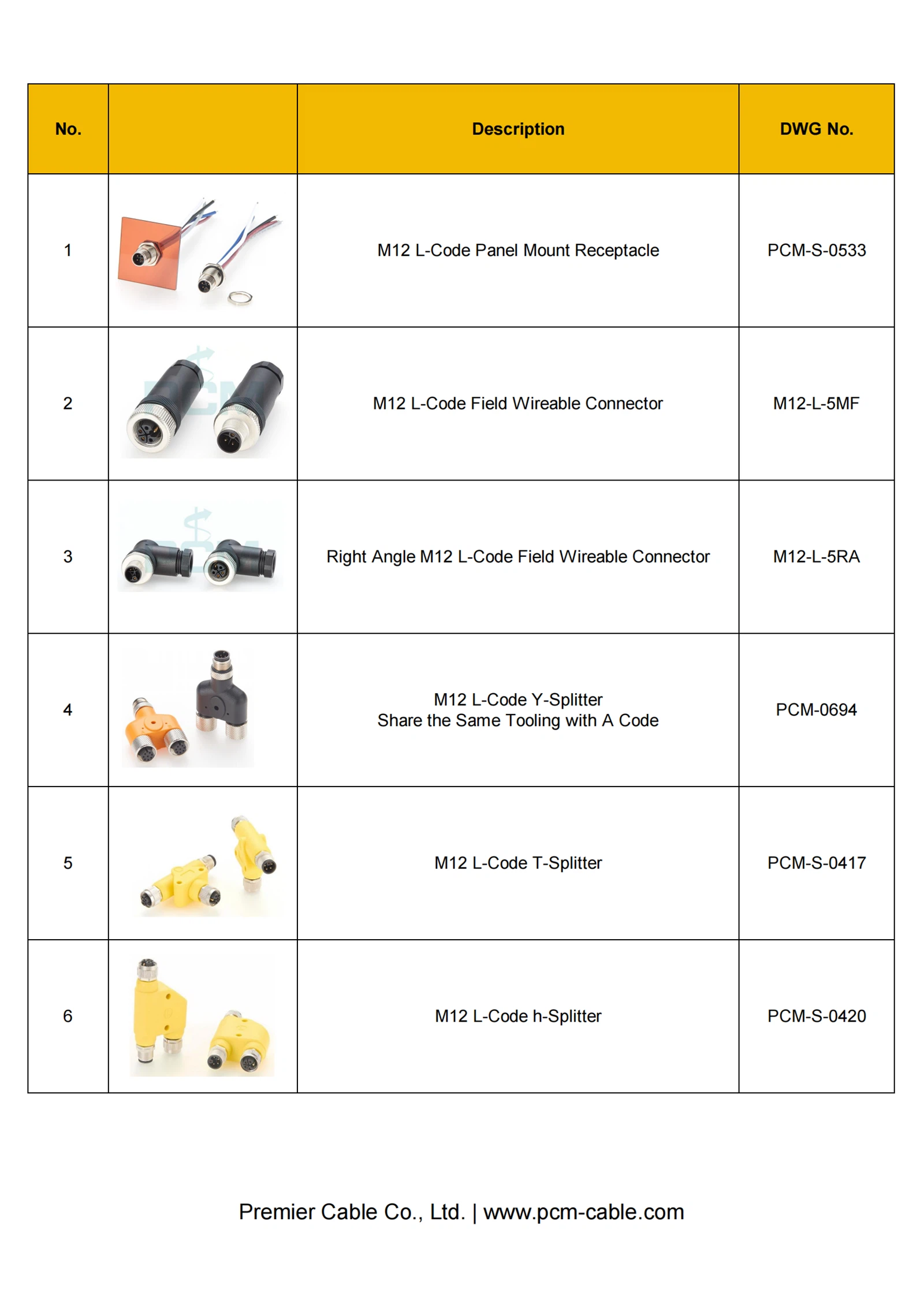

Jako profesionální výrobce kabelu průmyslového připojení poskytuje Premier Cable komplexní rozsah M12 L - sestav kabelů kódu a 7/8 "kabelů napájení, včetně rovných/úhlu, žen/mužů, prodlužovacích kabelů, t- rozdělených jednotek, y -} a ostatních verzí.
Některé produkty jsou k dispozici ze skladu, bez minimálního objednaného množství (bez MOQ) a podporují přizpůsobenou délku, měřič drátu, počet kolíků, barvy drátu atd., Vhodné pro komplexní zapojení a projekty OEM.
Pokud potřebujete vysokou - kvalita m12 l - kódu nebo 7/8 "kabely konektoru, kontaktujte nás pro vzorky a citace!
